Переделка нока гика и система взятия рифов одним концом

[emayd]

1. Что мне не нравится в поставляемой конструкции. Гик практически наглухо закрыт и при попадании морской воды внутрь, например после оверкиля, внутренняя коррозия может иметь катастрофические последствия. Проинспектировать состояние гика изнутри не представляется возможным.
2. При потравленном парусе усилие прикладываемое гика-шкотами направленно на излом, а не на разрыв клёпок на проушине на гике.

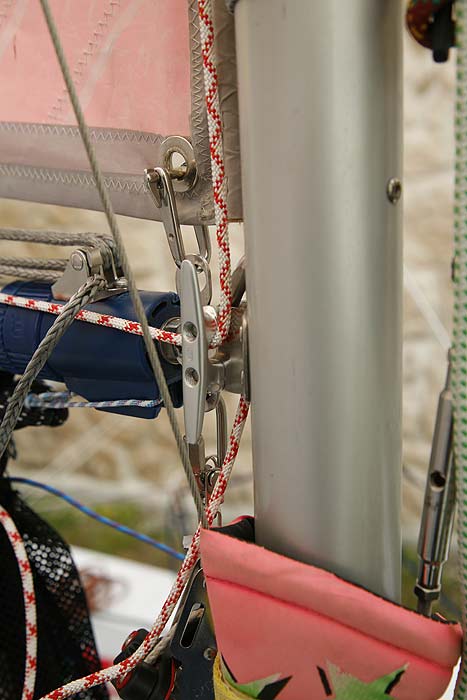

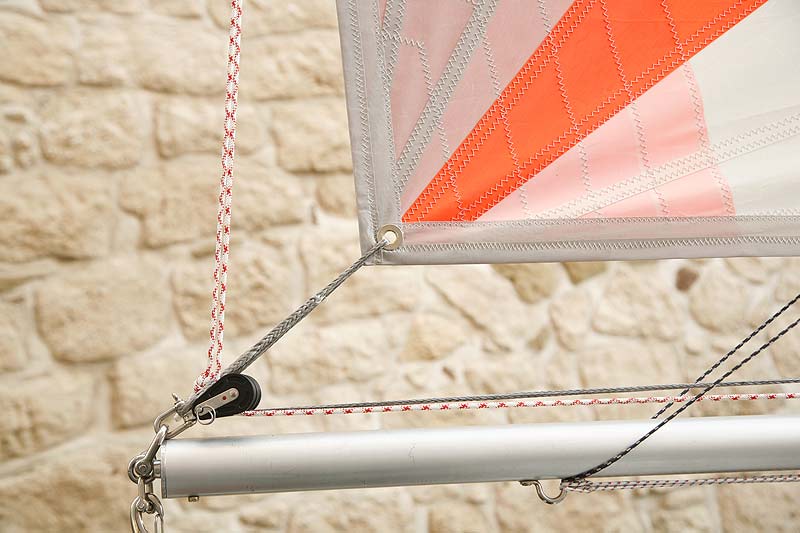

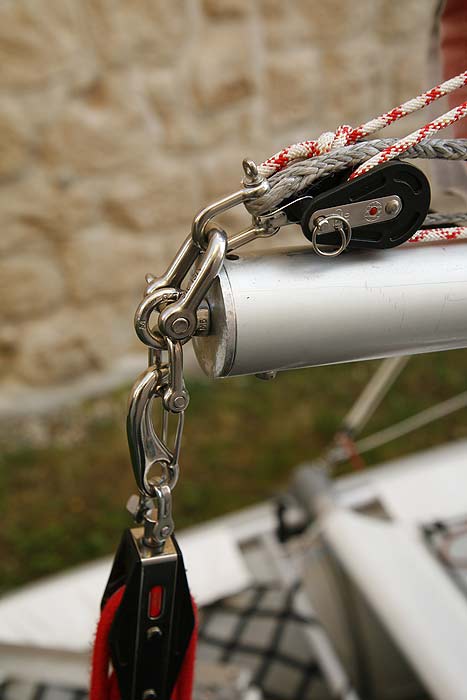

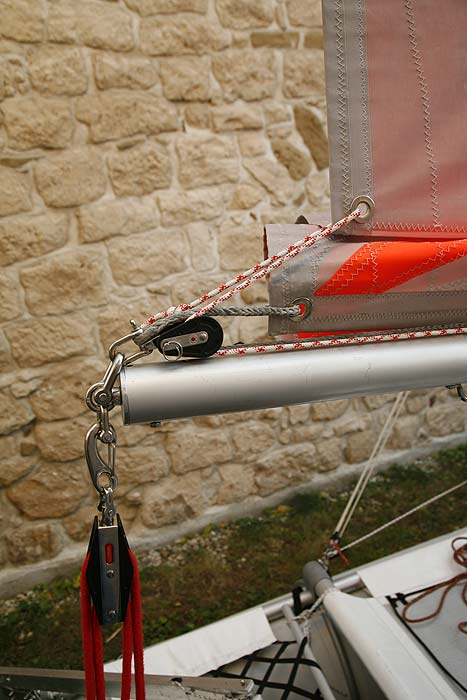

Подробности переделки ясны из первых трёх фотографий.

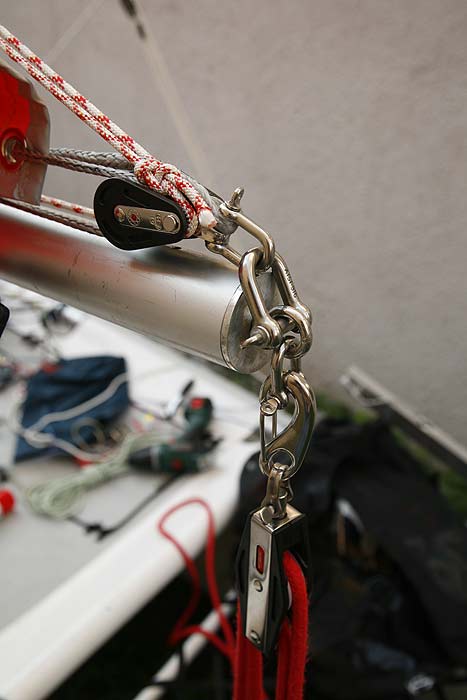

Затем установил двойной блок для проводки концов натяжения грота в нормальном и зарифленном положении.

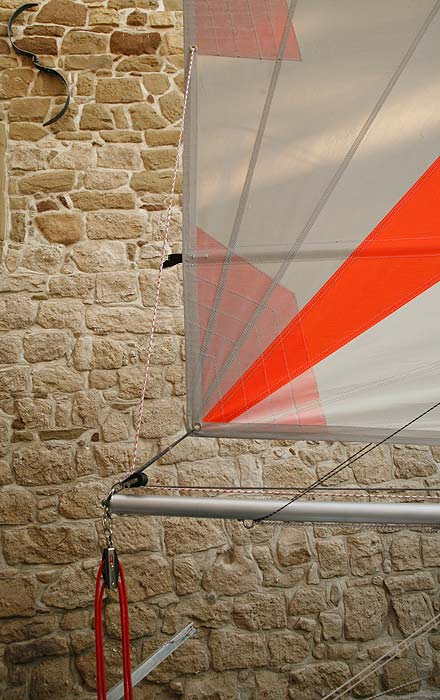

При данной конструкции силы прилагаемые парусом и шкотами взаимно компенсируются и работают на разрыв металического кольца.

[emayd]

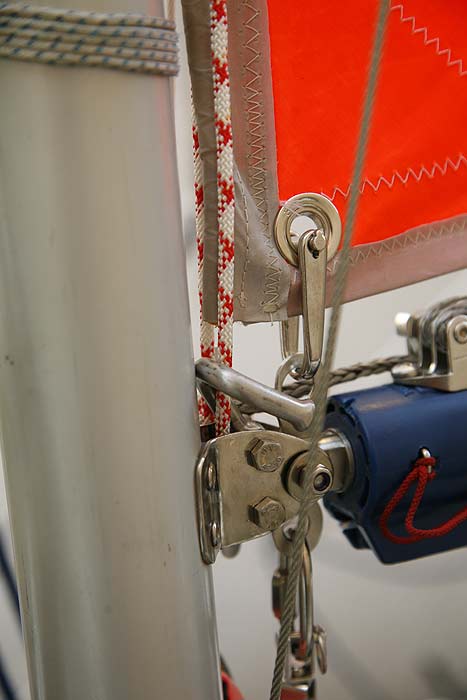

Осталось нерешенным пока крепление оттяжки гика. Скорее всего возьму небольшой кусок стропы пропущу вокруг гика и в проушину оттяжки. соеденю чекелем и на оттяжку. В этом случае оттяжка будет давить на гик сверху, а не на отрыв проушины снизу. Проушину, можно было-бы перенести наверх, как ограничитель смещения стропы. В этом случае отверстия сверху гика в местах прохода заклёпок не так бы его ослабляли. Н,о последнее важно только при очень сильной набивке оттяжки.

[emayd]

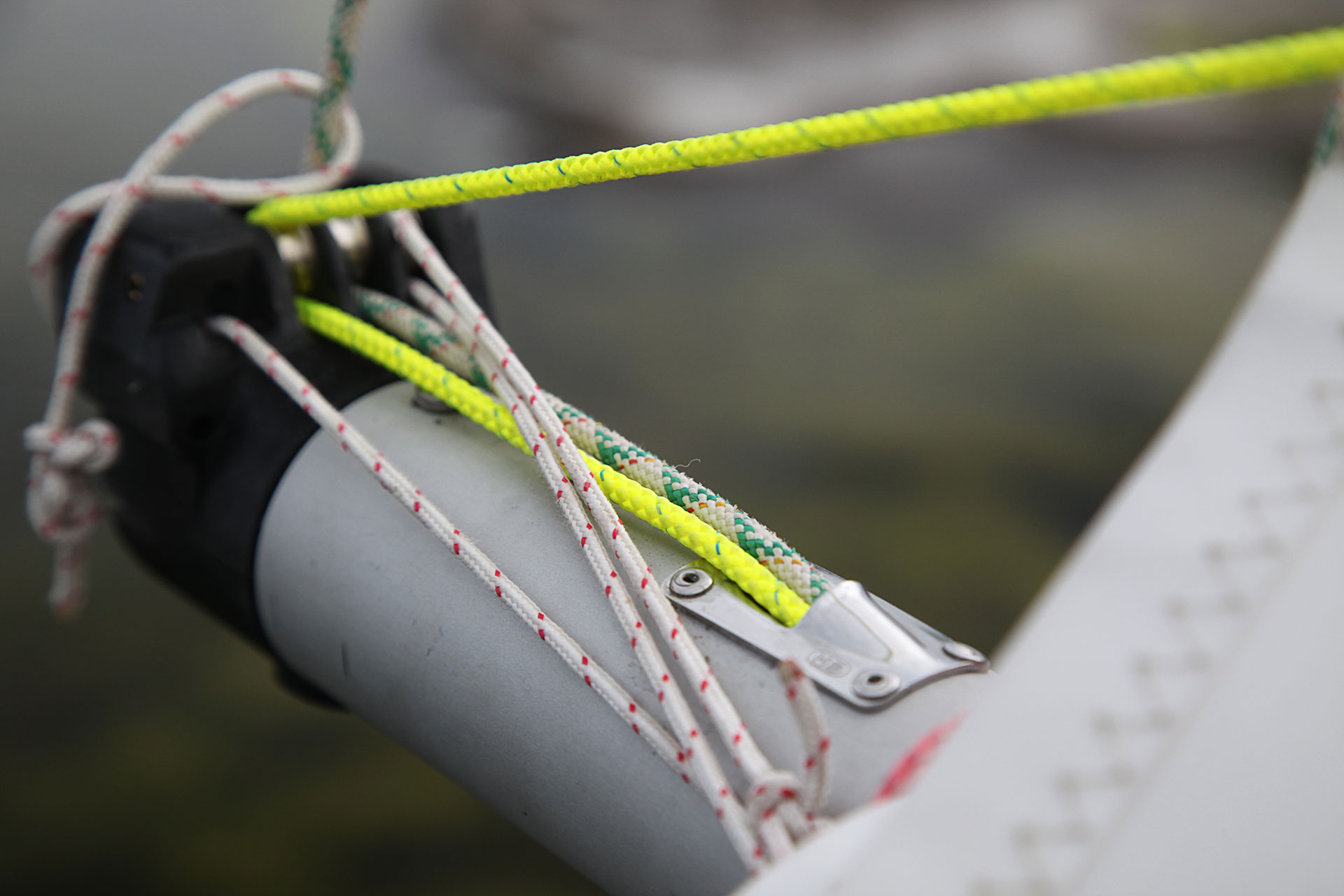

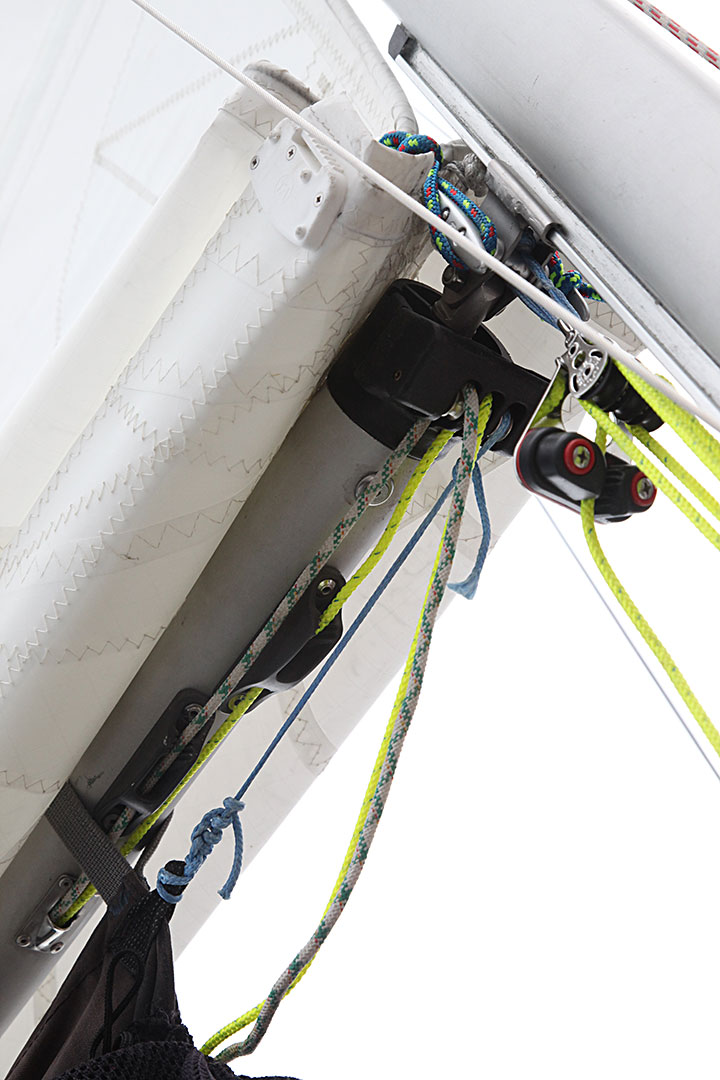

Очередной вариант, надеюсь что окончательный.

Очень не нравилась проводка снастей для рифления снаружи гика. Особенно неудобно было при двух полках рифов.

Решил всё провести внутри. Системе рифления одним концом заменил на рифления двумя концами. Передняя и задняя шкаторина рифятся раздельно, но все рифление производится членом экипажа находящимся у мачты.
